TECSUN AN-48X - Новейшая активная рамочная антенна для коротких, средних и длинных волн. Новинка!

Антенна AN-48X

Активная проводная рамочная антенна Tecsun AN-48x предназначена для улучшения приема радиостанций в диапазонах коротких, средних и длинных волн, антенна может использоваться с любыми радиоприемниками и компьютерами со встроенным тюнером.

Дата начала продаж: 6 декабря 2019 года.

Диапазоны рабочих частот:

Вы можете использовать ручку "Frequency Tuning" для тонкой настройки приема сигнала либо ослабить сигнал ручкой "Signal Level Control" при наличии помех, вызванных слишком сильным сигналом.

Активная антенна Tecsun AN-48X

Комплект поставки:

  1. Антенный провод и усилитель,

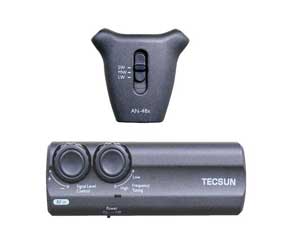

  2. Блок управления (выключатель питания, настройка частоты, регулировка усиления),
  3. Кабель "TRS (male) - TRS (male)" (соединяет усилитель и блок управления),

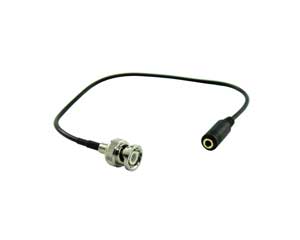

  4. Кабель "TRS (female) - BNC (male)" (для радиоприемников с BNC разъемом антенны),
  5. Кабель "TRS (female) - RCA (male)" (для радиоприемников с RCA разъемом антенны),
  6. Кабель "TRS (female) - разъём прищепка" (передает выходной сигнал усилителя на телескопическую антенну радиоприемника),
  7. Переходник ферритовой антенны (типа "мама") для СВ/ДВ,
  8. Подставка (для маленьких портативных радиоприемников),
  9. Присоска для подвешивания рамочной антенны,
  10. Прищепка для подвешивания рамочной антенны,
  11. Распорная штанга.

Антенна Tecsun AN-48X

Активная проводная рамочная антенна Tecsun AN-48x поставляется с тремя типами соединительного кабеля для разных разъёмов радиоприёмников.

Инструкция:

  1. Сделайте антенную петлю, используя проволочную антенну (1) и распорную штангу (11).
  2. Повесьте рамочную антенну с помощью присоски (9) или прищепки (10). Повесьте рамочную антенну вдали от крупных металлических предметов и источников помех. Чем выше высота подвески, тем лучше.
  3. Установите две 1.5V батарейки типа ААА в блок управления (2).
  4. Соединните антенный усилитель (1) и блок управления с помощью кабеля "TRS (male) - TRS (male)".
  5. Для подключения блока управления к радиоприёмнику используйте соответствующий кабель.
  6. Переведите выключатель питания блока управления в положение "ON", и индикатор питания загорится.
  7. Настройте радиоприёмник на нужную частоту.
  8. Переведите переключатель на усилителе в соответствующую полосу частот (LW, MW, SW).
  9. Поверните ручку управления уровнем сигнала в положение примерно посередине. Если управление уровнем сигнала начинается с максимума, принимаемый сигнал может быть слишком сильным и поэтому не слышен из-за перегрузки.
  10. Отрегулируйте ручку настройки частоты на блоке управления до тех пор, пока сигнал принимаемой радиостанции не будет слышен ясно.
  11. Отрегулируйте ручку уровня сигнала, чтобы усилить принимаемый сигнал.
  12. Измените направление рамочной антенны, чтобы улучшить приём.

Для КВ:

Если Ваш радиоприемник имеет разъем для подключения КВ (SW) антенны, подключите к нему провод от блока управления с разъемом 3.5 мм; если нет, то дополнительно сделайте следующее:

  1. Подключите кабель "TRS (female) - зажимы" (6) к блоку управления.
  2. Подключите красный зажим-крокодильчик к телескопической антенне радиоприемника, а черный - к самодельному заземлению.

Для ДВ/СВ:

Если Ваш радиоприемник имеет вход для подключения внешней ДВ/СВ (LW|MW) антенны, подключите к нему провод с 3.5 мм разъемом от блока управления; если нет, то дополнительно сделайте следующее:

  1. Подключите 3.5 мм разъем от блока управления к переходнику ферритовой антенны (7) и расположите его рядом со встроенной ДВ/СВ антенной вашего радиоприемника.
  2. Для радиоприемников карманных размеров вы можете использовать подставку (8) для расположения переходника ферритовой антенны рядом со встроенной ДВ/СВ антенной радиоприемника.

Addwards A38-LMS Схема подключения ДВ/СВ антенны

Источник питания: 2 x UM4 батареи (размер AAA). В комплект не входят.
Потребляемая мощность: 8 mAh

Tecsun AN-48X
Tecsun AN-48X
Tecsun AN-48X
Tecsun AN-48X
Tecsun AN-48X
Tecsun AN-48X
Tecsun AN-48X
Tecsun AN-48X



Обратите внимание:

  1. Когда устройство не используется, пожалуйста, установите переключатель "POWER ON/OFF" в положение "OFF". Если устройство не будет использоваться в течение длительного времени, извлеките батарейки во избежание утечек, которые могут привести к повреждению устройства.
  2. Не тяните сильно за соединительные провода. Это может привести к их повреждению и неисправности.
  3. Не устанавливайте устройство рядом с компьютером или другим источником помех, которые будут мешать его работе.
  4. При работе в диапазонах ДВ/СВ, поместите переходник ферритовой антенны вблизи внутренней ферритовой антенны радиоприемника; подбирайте ее позицию, чтобы улучшить качество приема сигнала.

vosklВ качестве подарка все наши покупатели могут получить полную инструкцию на русском языке (только для наших покупателей!). Если Вам нужна такая инструкция, спрашивайте ее у нас после заказа антенны.

Состояние: новая, не использовалась.

Наличие: на складе в Гонконге, под заказ.

Цена с доставкой: 4 500 рублей *.

* - цена включает стоимость международной авиа доставки из Гонконга. Доставка в течение 2-3 недель после оплаты заказа.

Товар абсолютно новый, в заводской упаковке. Фирменная гарантия Tecsun при международных продажах означает бесплатный ремонт или замену в фирменных сервисных центрах в течение 6 месяцев. Для осуществления гарантии свяжитесь с нами.

Оплата.
Вариантов оплаты - множество. Оплата возможна любыми способами:

Документ без названия

Доставка.
Бесплатная авиа доставка в любую точку России, стран СНГ и мира международной авиа почтой в течение 2-3 недель после получения нами оплаты заказа. Доставка осуществляется в Ваше почтовое отделение.

Заказ.
Для заказа антенны используйте, пожалуйста, следующую форму:

Ваше имя:

Ваш e-mail:

Введите сообщение:






Пожалуйста, указывайте свой адрес электронной почты для связи с Вами.



Просим сразу указать в сообщении предпочитаемый Вами способ оплаты заказа, полный почтовый адрес и номер телефона.

Документ без названия Если недалеко есть салон МТС, Билайн или Евросеть, советуем оплативать в их терминале. Без процентов. Оплата доходит в течение 10 минут.

Производитель заинтересован в любых наших откликах по поводу новой активной антенны Tecsun AN-48X. Пожалуйста, пишите нам о своих впечатлениях, замечаниях и пожеланиях по улучшению конструкции антенны, а мы передадим все ваши письма производителю.
